太阳光模拟器原理 | 辐照不均匀度

在有效辐照范围内，光源的辐照度因为位置的不同会产生一定的偏差。辐照不均匀度表征了稳态太阳模拟器有效辐照范围内辐照分布的均匀程度，主要取决于光学系统的设计。在有效辐照面上均匀取点，通过硅太阳电池进行辐照度的检测。测试点的数量越多，辐照不均匀度测试精度越高。稳态太阳模拟器辐照不均匀度可用下面公式计算。

式中：

E —— 辐照不均匀度；

Emax —— 有效辐照面范围内辐照度测量结果的最大值；

Emin —— 有效辐照面范围内辐照度测量结果的最小值。

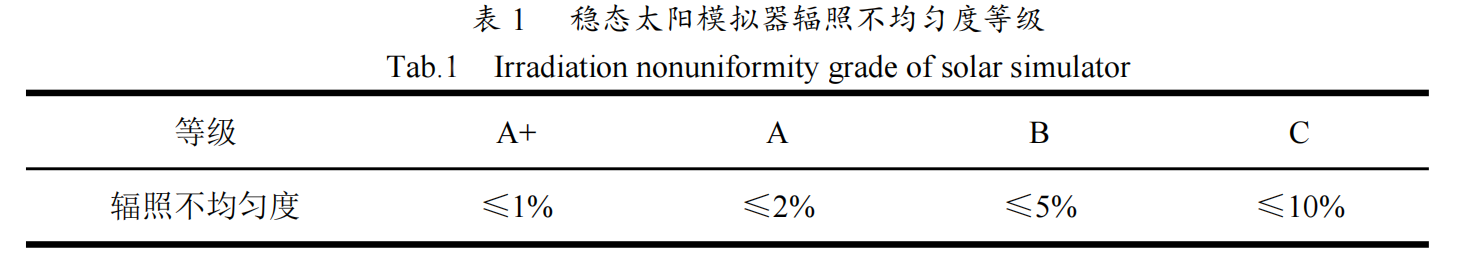

稳态太阳模拟器在有效辐照面内的辐照不均匀度按表1可划分为四类等级。

技术支持176-5252-0563

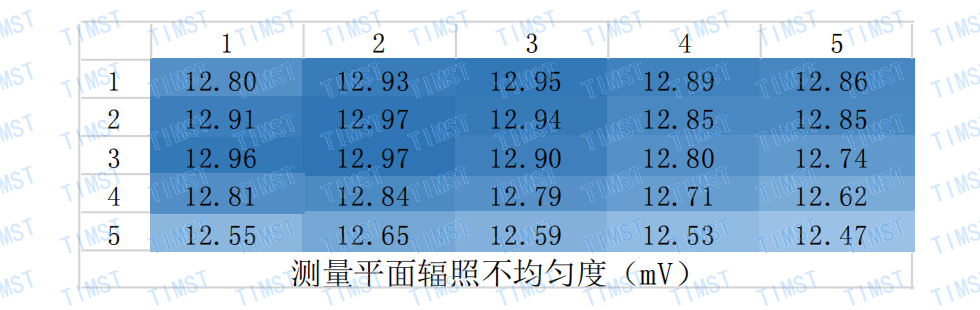

以本公司的LSS100A太阳光模拟器为例，将太阳模拟器的辐照面均分测量区域（10cm×10cm），分成 25 个测量点，横向 5 个，纵向 5 个，用检测器测量各区域辐照度对应等效信号，得到辐照度不均匀度（如下表2）。

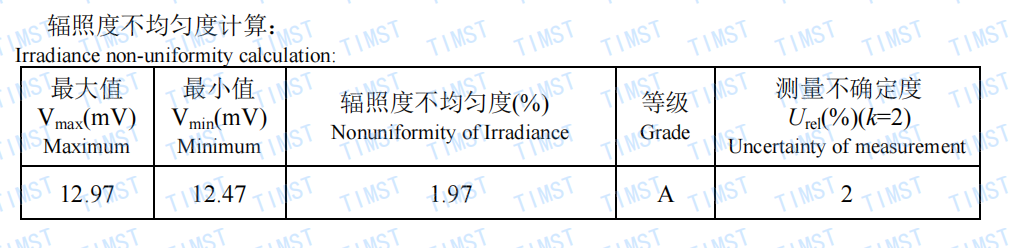

通过计算我们可以得到表3

通过表1和表3可以看出LSS100A太阳光模拟器的辐照不均匀度达到A级别。

稳态太阳光模拟器

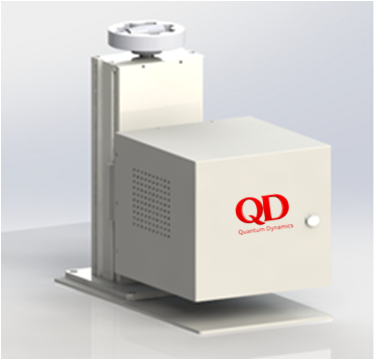

LSS100A太阳光模拟器是本公司自主研发的一款稳态太阳光模拟器，其采用覆盖300nm~1800nm波长的 LED 作为光源，拥有10000小时的长使用寿命，高达32路独立可调LED通道，支持AM1.5G，AM0及个性化光谱；其光强可连续调节（在0.1-1.2sun范围内连续调节）；它搭载的软件同时支持GPIB卡和RS-232串口，可用于Keithley24xx系列数字源表的电学输出及测试。这款经过权威机构校准认证的达到A+级光谱的稳态太阳模拟器，不仅适合多种科研级电池尺寸，而且适用于含有一个公共电极多个对电极的电子器件。
