太阳光模拟器原理 | 辐照不稳定度

由于稳态太阳模拟器的长时间工作，会使得有效辐照面上某一点的辐照度出现缓慢下降的现象。辐照不稳定度表征了在规定时间间隔内，稳态太阳模拟器在有效辐照面上任意位置点辐照度的稳定性，主要取决于光源及其控制系统的设计。在有效辐照面中心处、边缘处或中心与边缘间任意取点，等待模拟器工作状态稳定后，采用硅太阳电池在设定的时间间隔内进行多次实时检测。稳态太阳模拟器辐照不稳定度可用下面公式计算。

E =（Emax-Emin）/（Emax+Emin）100%

式中：

E —— 辐照不稳定度；

Emax —— 设定的时间间隔内，有效辐照面上某位置点的测量辐照度的最大值；

Emin —— 设定的时间间隔内，有效辐照面上某位置点的测量辐照度的最小值。

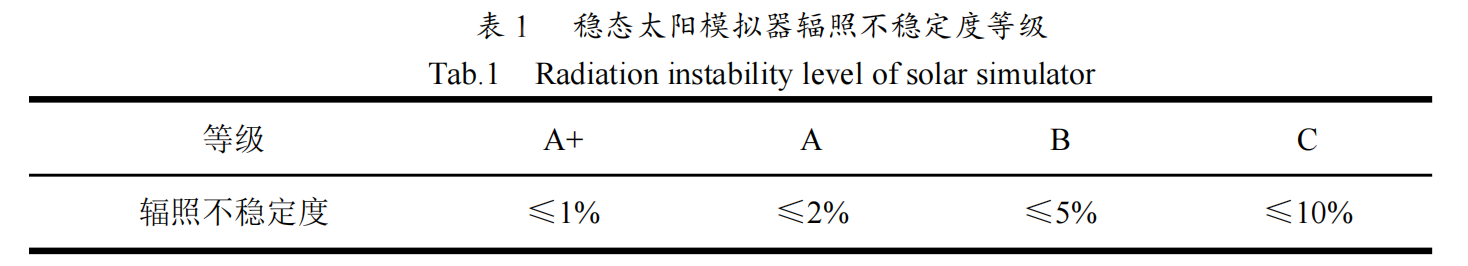

稳态太阳模拟器在有效辐照面内的辐照不稳定度按表 1可划分为四类等级。

技术咨询176-5252-0563

在检测太阳光模拟器时，通常是将检测器置于太阳模拟器有效辐照面内，用采集卡在相同时间间隔内采集一系列短路电流变化（经 IV 转化器转化为辐照度对应的等效电压信号，单位为 mV），从而得到太阳模拟器的辐照度变化图(如下图）

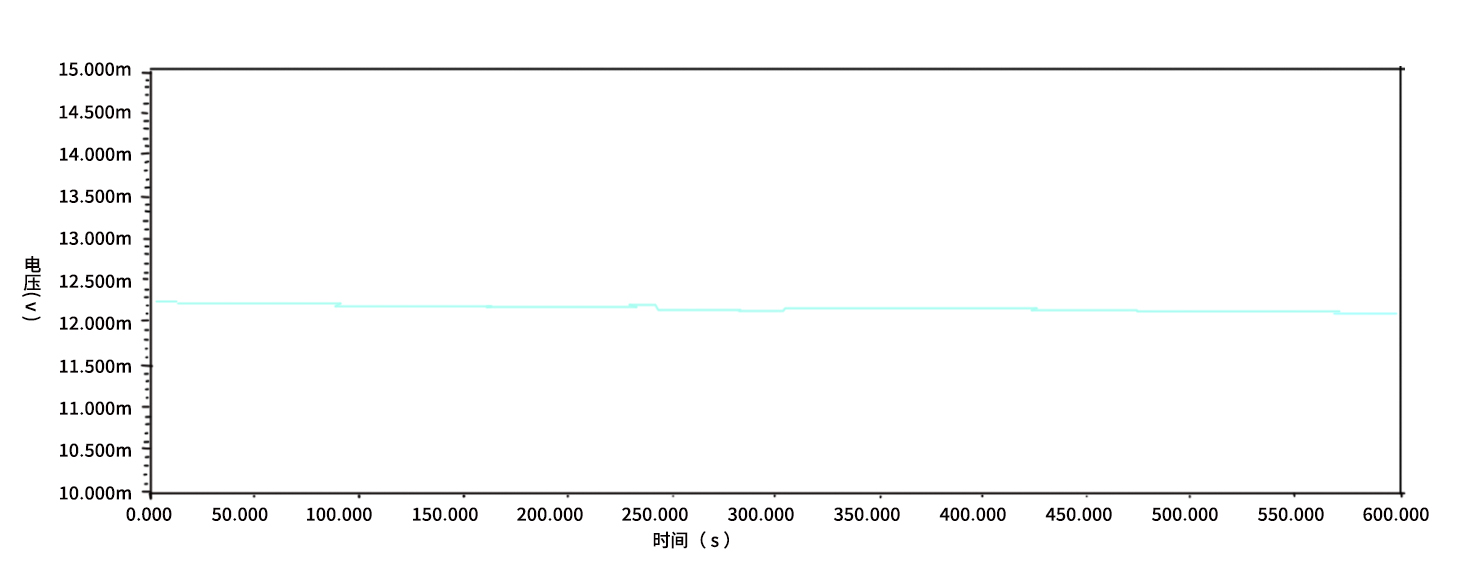

长期不稳定度曲线图

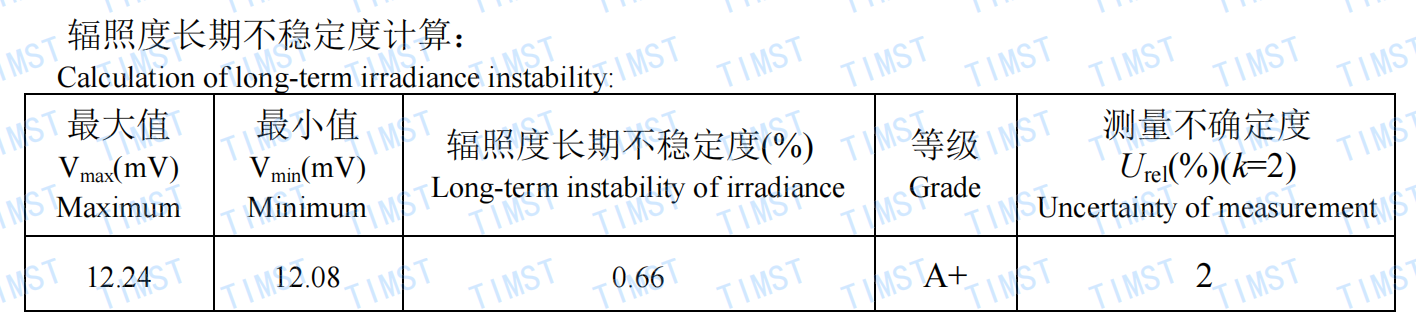

根据稳态太阳模拟器辐照不稳定度公式计算结果和稳态太阳模拟器在有效辐照面内的辐照不稳定度表（表1）可以得到太阳光模拟器的等级。

可以看出这款LSS100A太阳光模拟器的辐照不稳定度达到了A+级别。

稳态太阳光模拟器

本公司研发的稳态太阳光模拟器采用覆盖300nm~1800nm波长的 LED 作为光源，它光谱稳定，可调（高达32路独立可调LED通道，支持AM1.5G,AM0及个性化光谱），光强在0.1-1.2sun范围内可连续调节。而且这款优于ClassAAA的稳态LED太阳光模拟器的使用寿命能达到10000小时。
