太阳光模拟器原理 | AM1.5 光谱

2024/08/19

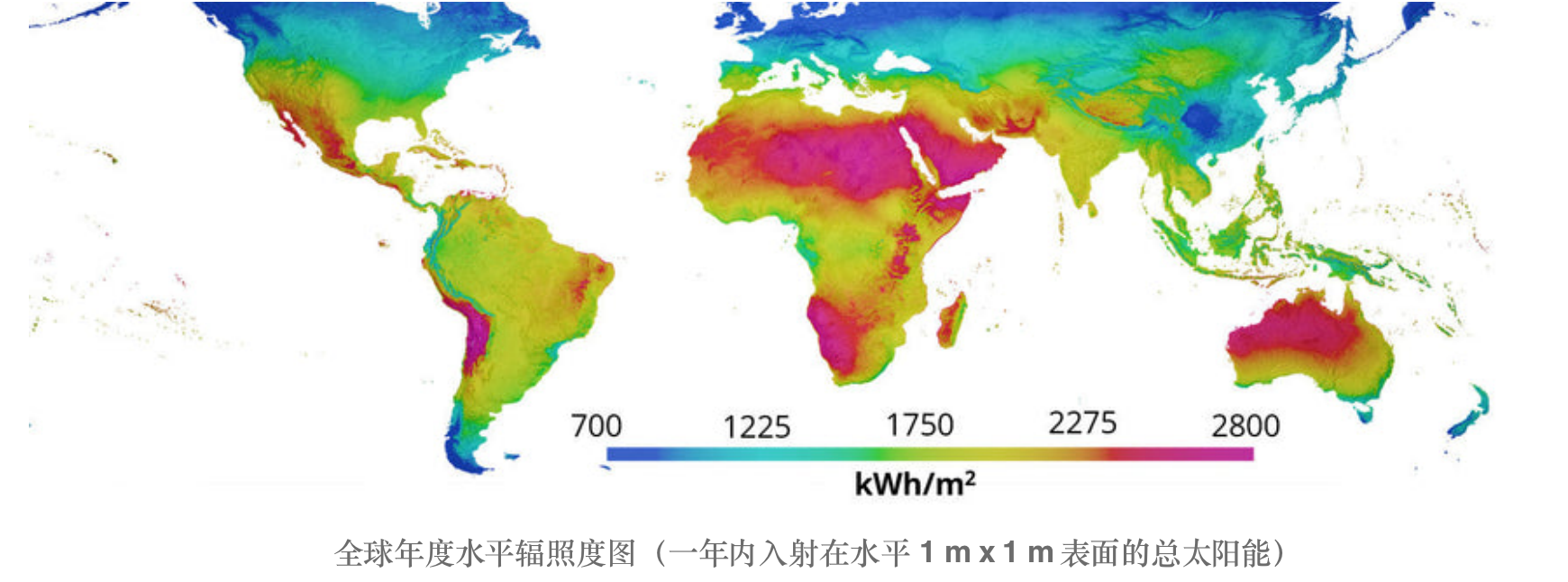

太阳辐照度因在世界上的位置而异。这是由于当地大气条件和几何因素的结合。例如,由于云的流行率较低,热带地区平均比赤道接收到更多的辐照度,云层反射了大部分入射的太阳辐射。

截屏2024-08-19 16.31.43.png



技术咨询 13512983825

太阳辐照度的这种变化将使得比较在不同位置测量的不同太阳能电池技术的性能变得极其困难,即使保持一天中的时间和一年中的时间保持一致。出于这个原因,有必要拥有“标准化”的太阳光谱。这些光谱可作为测试和比较光伏设备的普遍接受的参考。

1972年,国际照明委员会(CIE)提出了第一个标准化的太阳光谱,它代表了春分时赤道的太阳正午太阳(θs= 0°),没有云,但大气中有一定体积的水蒸气、臭氧和气溶胶。他们还建议使用1000 W/m的辐照度2在 290 nm – 3000 nm 波长范围内作为参考强度。

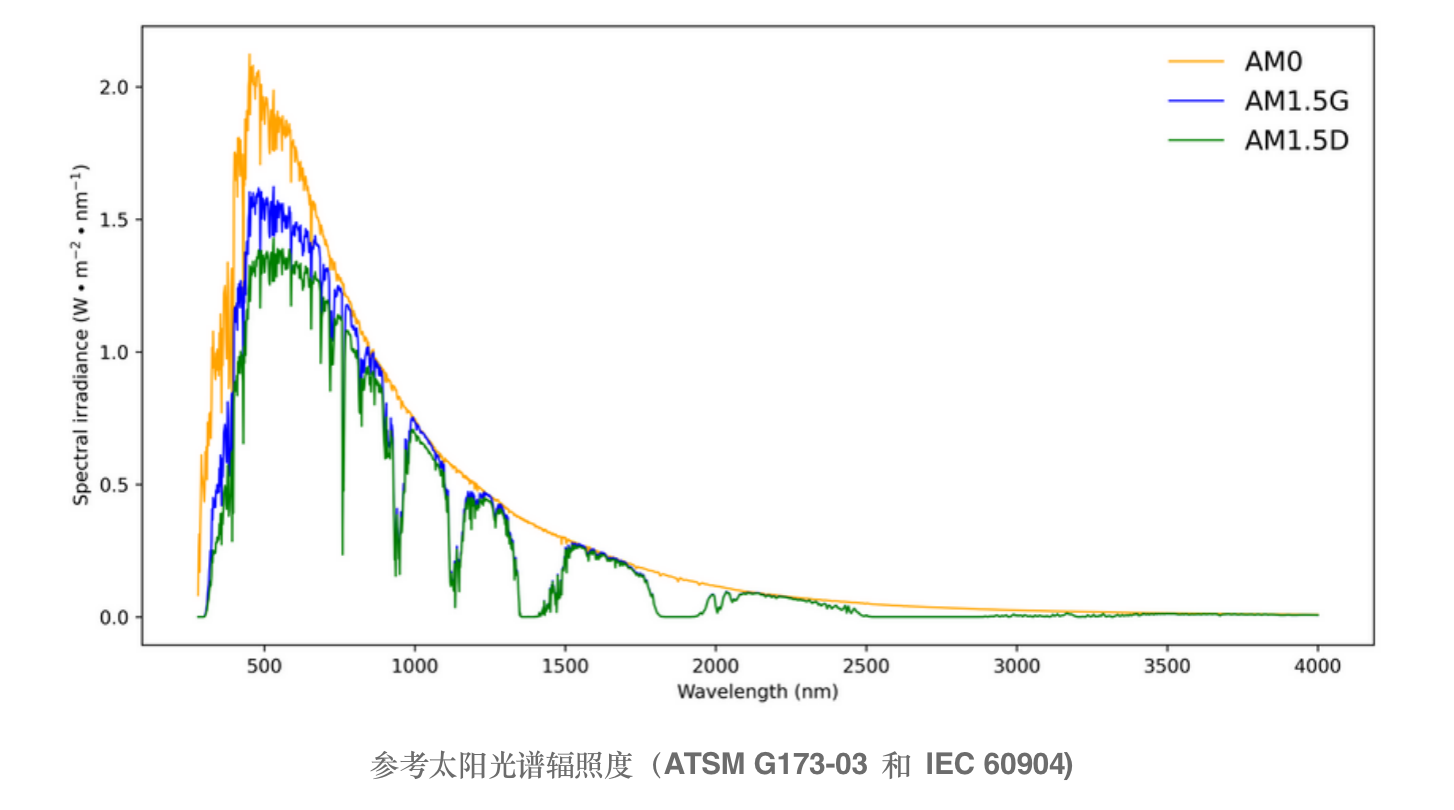

多年来,该参考光谱一直在改进。1982年,美国材料与试验协会(ASTM)发布了两个计算出的参考光谱,这些光谱将成为标准化太阳能电池测试的基础:

1. 直接法向辐照度光谱 (AM1.5D)

2. 全球水平辐照度光谱 (AM1.5G)

截屏2024-08-19 16.31.02.png

AM1.5G是地面太阳能电池研究中常用的频谱。太阳模拟器根据其与AM1.5光谱的光谱匹配进行分类。

截屏2024-07-17 15.21.07.png

LSS100A模拟器光谱与AM1.5G太阳光谱对比图

光谱匹配度是评价模拟光在光谱范围内与真实太阳光光谱的匹配程度的重要指标。根据IEC 60904-9标准,太阳光谱划分为6个光谱段,在这些光谱段中,用百分比表示匹配程度,根据数据偏离情况对模拟器匹配程度进行等级划分A、B、C三个等级,本公司提供的LSS-100A系列的LED太阳光模拟器为例,通过采用进口LED芯片阵列光源,将6个光谱段对应波长的LED进行矩阵式排列,并支持独立控制辐照强度,经过光谱拟合、混光、均化后,实现了A+级的光谱匹配度。

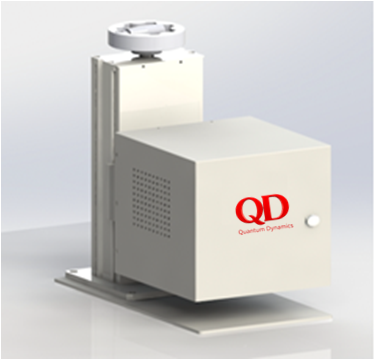

稳态太阳光模拟器

本公司自主研发的稳态太阳光模拟器是一款供科研与工业电池制备所使用的理想太阳光模拟光源,LED太阳光模拟器采用覆盖300nm~1800nm波长的 LED 作为光源,经过光谱拟合、混光、均化后形成符合 AAA 级要求的太阳光模拟器。它适合于多种科研级电池尺寸和含有一个公共电极多个对电极的电子器件。
